用 途:

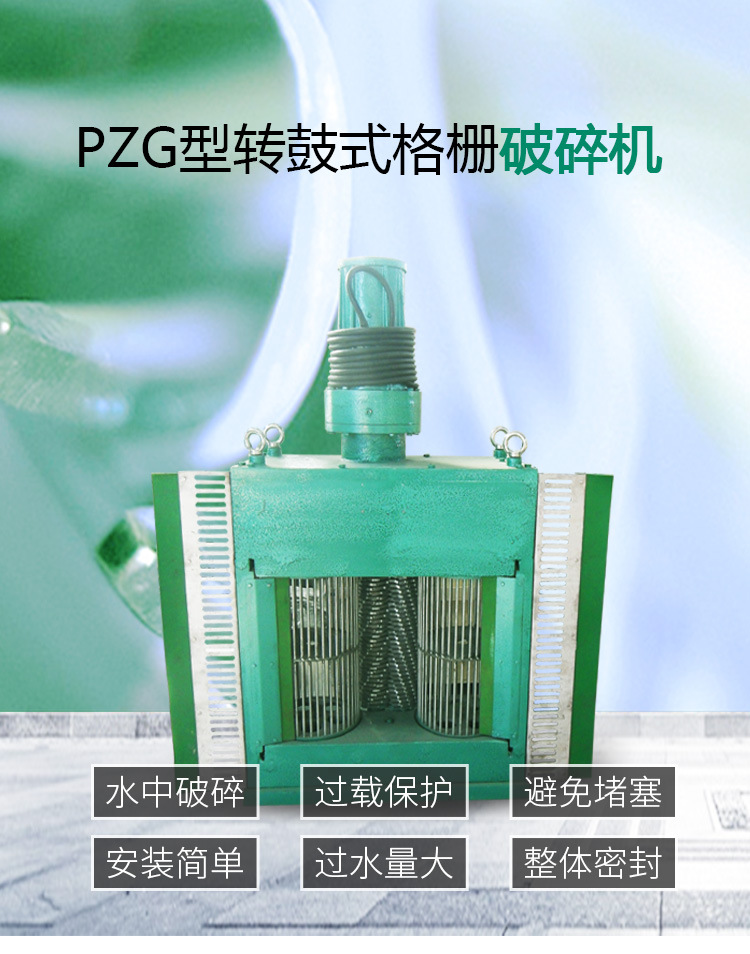

PZG 型轉鼓格柵破碎機是為處理混在下水道中的固體物質而開發的新型污水處理設備。 該機能將混在下水道中的布片、木片、空瓶罐等固體物由格柵截留送到破碎機中粉碎，而水從格柵中流過，以防止下水道水處理設備的堵塞，保證下水道水處理設備正常運行。本機主要適用于污水處理廠和中轉泵站。本機所能破碎的物品有：破布、玻璃、紙制品、木制品、生理用品、空罐、渣滓、橡膠制品、繩類、軟管、皮制品、塑料品等。

產品特點 南京泵站管道粉碎格柵報價

1、整體式設計，外觀緊湊、美觀；

2、靈活的結構和安裝選項，適應多種尺寸的渠道；

3、采用低轉速運行，磨損率小，功耗低，選用雙軸差速原理，實現強力、擠壓粉碎；

4、特殊結構設計，具有*的自凈能力，不存在纏繞和雜物棧積；

5、穩定的水頭損耗，保證上下游水深的穩定；

6、特別的傳動結構使刀片等易損件更換方便，維護簡便，降低了維護費用；

7、高強度合金或不銹鋼刀盤，保證了設備工作的 率和可靠性；

8、優化設計，保證*的效率和較低的能耗；

9、可靠的保護系統，當設備發生過載時，能自動實現反轉卸荷，重試三次仍不能排除時，則停機報警；

10、兩棲電機，水陸兩用。電機既能在室內、戶外正常運行，又能適應水位突然升高時電機潛水使用；

11、自耦安裝，檢修方便。格柵在井下工作，采用自動耦合式安裝，無需大型起吊設備，檢修時可通過吊環將設備全部吊出水池檢修；

12、占地面積少、整體投資少，設備全地埋，體積小，重量輕，無需建泵房，土建費用低；

設備投資費用低，無需配套螺旋輸送設備、壓榨設備、除臭設備、垃圾外運設備等。

結構及工作過程 南京泵站管道粉碎格柵報價
格柵破碎機主要由圓形格柵、立式破碎機、電控箱等構成。立式破碎機主要由驅動部件、主動軸、從動軸、銑刀、機械密封、殼體等構成。在驅動部件帶動下，圓形格柵的齒耙作圓周運動，將被圓形柵條截留的水中雜物，送至破碎機，而水從格柵中流過。破碎機驅動部件帶動主動軸轉動，同時主動軸通過精密齒輪帶動從動軸轉動，使固定于兩軸上的銑刀呈逆向旋轉，而將固體物咬擠破碎。

結構特點：
1格柵破碎機減速機及電動機采用先進的密封結構，既保證出現突發水位事故而淹沒電動機時格柵破碎機仍能正常工作，又使得格柵破碎機電動機在干式狀況下（水上）運行時正常工作，同時使得格柵破碎機結構緊湊，安裝維護更為方便。
2立式破碎機主動軸和從動軸轉速不一，以便銑刀間夾渣的自清。
3立式破碎機所用銑刀呈左螺旋狀和右螺旋狀，裝入主動軸和從動軸后再按左螺旋狀和右螺旋狀布置，以減少破碎力，提高破碎機傳動平穩性。
立式破碎機軸承部采用機械密封，以保護立式破碎機軸承正常工作。
2獨立的切割刀片和墊片
1切割刀片和墊片用高強度合金鋼，表面打磨均勻并硬化處理至 小45-50HRC。
2切割刀片、墊片和軸之間水平間隙不超過0.65mm，確保切割刀片正常驅動，減少磨損，并增加墊片的壓力。
3為保證顆粒大小，輪齒高度不應超過齒根直徑的13 毫米。齒輪相迭處應不小于1.6mm和大于6mm，以達效率和摩擦損失。

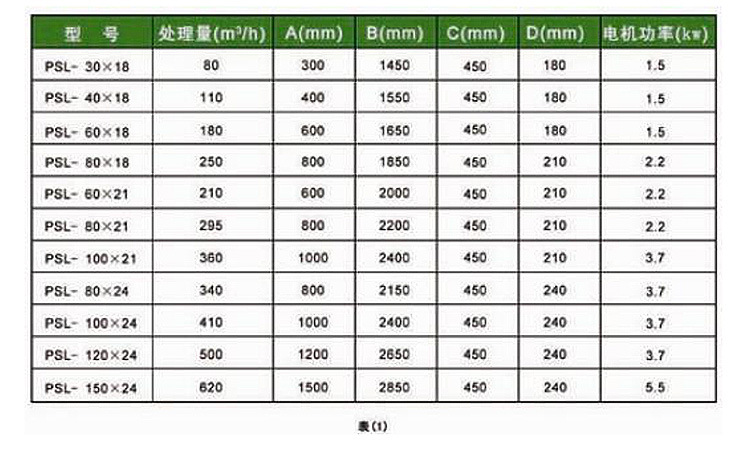

技術參數：





注：管式安裝的處理量為水頭差為 1000mmAq，污泥濃度為 3％時的處理量

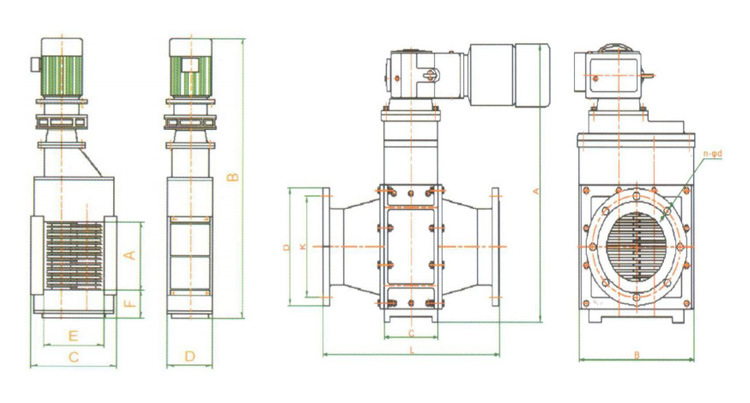

注：1 管式破碎機法蘭盤尺寸均按 JB/T81-94，PN0.25Mpa 標準制造
2 常規為手動控制；可由時間繼電器間斷控制；可帶 PLC 接口；可全自動控制。
3 訂貨時請用戶提供使用環境、過水流量、工作水位高度；
4 不注明所配電控箱為常規控制，如有要求應另行注明；
5 破碎機電機為 IP67/IP68 電機，可同時正常工作在水中和空氣中。如需采用普通電機，為防電機浸水，需要加長軸，用戶應另行注明。
